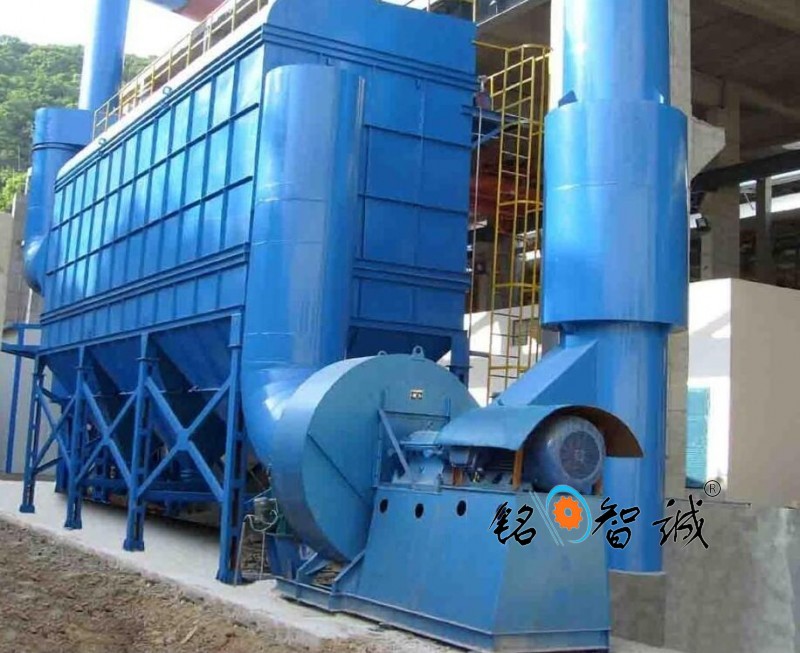

LDC型脈沖袋式除塵器
一、概述
LDC型脈沖式除塵器,是一種除塵效率高,運行穩定,性能可靠,維修方便的除塵設備??蓮V泛應用于冶金、機械、化工、電力、建材等各行各業的除塵系統中。
本設備具有以下主要特點:
1、除塵設備采用能效高,低消耗噴吹裝置,實現了低壓力、短脈沖的噴吹技術。
2、濾袋固定方式簡便。濾袋以縫在袋口的彈性漲圈嵌在花板上,拆裝濾袋方便,人與濾袋接觸短暫無污染。
3、長濾袋。濾袋可增長到6米,大大突破了通常認為的脈沖除塵器的袋長,且清灰效果好。
4、占地面積小??筛鶕?jù)處理氣量大小和現場位置進行單排或雙排組合。
5、設備傳動部件少,維修方便。
二、結構與工作原理
LDC型脈沖式除塵器主要由灰斗、中箱體、上箱體、噴吹裝置及脈沖控制儀等幾部分組成(見圖)。
含塵氣體進入中箱體下部,在擋風板形成的預除塵室內,大顆粒粉塵因慣性作用落入灰斗,含塵氣體沿擋風板向上到濾袋,粉塵被阻留在濾袋外表面,干凈氣體經袋口從上箱體排出。隨著過濾時間的延長,濾袋上的粉塵層不斷積厚,除塵設備的阻力不斷上升,當設備阻力上升到一定值時,清灰裝置在脈沖控制儀的控制下開始清灰。清灰控制有定時和定壓兩種,可根據生產需要選定。清灰時,壓縮空氣以很短的時間按順序通過脈沖閥,經噴吹管上的噴嘴向濾袋噴吹,在濾袋膨脹產生的加速度和反向氣流的作用下,濾袋外表面上的粉塵脫離濾袋落入灰斗,粉塵由卸灰閥排出,噴吹結束后,濾袋立即恢復過濾狀態。
